一、脈沖布袋除塵器產品介紹
脈沖布袋除塵器又被稱為脈沖除塵器，脈沖布袋除塵機，氣壓式布袋器，脈沖袋式除塵器。脈沖布袋除塵器自五十年代問世以來，經國內外廣泛使用，不斷改進，在凈化含塵氣體方面取得了很大發展，由于清灰技術先進，氣布比大幅度提高，故具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的高效除塵設備。
脈沖布袋除塵器目前用于五金、家具、食品、制藥、飼料、冶金、建材、水泥、機械、化工、電力、輕工行業的除塵及物料回收，廣泛用于打磨、拋光、噴砂、攪拌、倒料、破碎等生產工序產生的粉塵除塵凈化，也適應于鍋爐除塵（需配套耐高溫布袋）。
二、脈沖布袋除塵器工作原理
含塵氣體由風機的引力下通過管道進入脈沖除塵器，在擋風板的作用下，氣流向上流動，流降低，部分大顆粒粉塵由于慣性作用被分離出來落灰灰斗，含塵氣體進入中箱體濾袋的過濾凈化，粉塵被阻留在濾袋的外表面，凈化后的氣體經濾袋口進入上體箱，由出風口排出。
隨著濾袋表面粉塵不斷增加，除塵器進出口壓差也隨之上升，當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作。
首先電磁閥接到信號后立即開啟，使小膜片上部氣室的壓縮空氣被排放，由于小膜片兩端受力的改變，使小膜片關閉的排氣通道開啟，大膜片上部氣室的壓縮空氣由此通道排出，使大膜片兩端受力改變，使大膜片動作，將關閉的輸出口打開，氣包內的壓縮空氣經由輸出管和噴吹管噴入袋中，實現清灰。當控制信號停止后，電磁閥關閉，小膜片，大膜片，相繼復位，噴吹停止。被抖落的粉塵落入灰斗，經排灰閥排出機外。

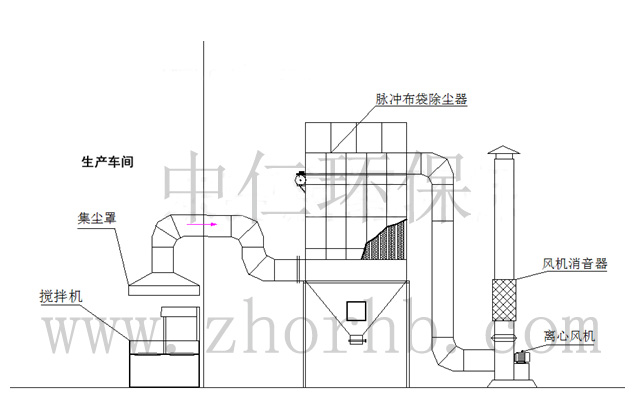

生產車間攪拌粉塵脈沖布袋除塵器凈化圖示
工藝流程： 攪拌粉塵 → 集塵罩 → 風 管 → 脈沖布袋除塵器 → 離心風機 → 達標排放
脈沖布袋除塵器處理效率：
處理效率高達99.5%，綜合粉塵及外排濃度達到GB16297-1996《大氣污染物綜合排放標準》、DB44/27-2001《大氣污染物排放限值》第二時段一級排放標準。粉塵濃度≤120mg/m3（實際外排濃度可達到≤50mg/m3）。
三、脈沖布袋除塵器結構

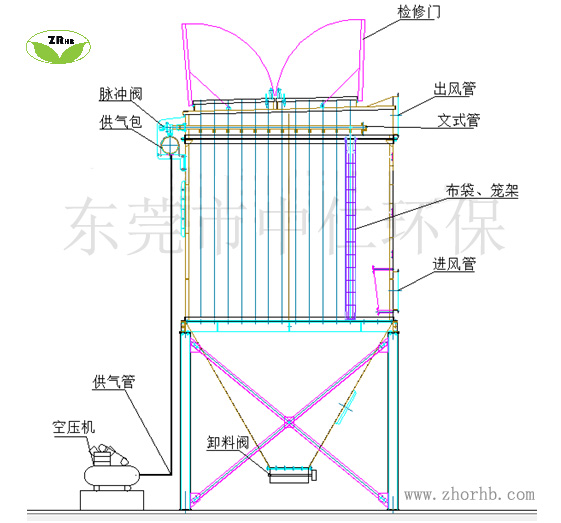

脈沖布袋除塵器的構造圖
脈沖布袋除塵器特點：
⑴除塵效率高，可捕集粒徑大于0.3微米的細小粉塵，除塵效率可達99.5%以上；
⑵使用靈活,處理風量可由每小時數百萬立方米到數十萬立方米,可直接設于室內機床附近的小型機組,也可做成大型的除塵器;
⑶結構簡單,運行穩定,投資較小,維護方便。
備注：脈沖布袋除塵器對含塵氣體有一定要求，含水率較高或粉塵粘稠狀含塵氣體不適合。
四、脈沖布袋除塵器適用范圍：
脈沖布袋除塵器目前用于五金、家具、食品、制藥、飼料、冶金、建材、水泥、機械、化工、電力、輕工行業的除塵及物料回收，廣泛用于打磨、拋光、噴砂、攪拌、倒料、破碎等生產工序產生的粉塵除塵凈化，也適應于鍋爐除塵（需配套耐高溫布袋）。
五、脈沖布袋除塵器設備型號及參數
|
序號 |
型號規格 |
過濾面積
(㎡) |
濾袋數
（只） |
濾袋規格
（只） |
脈沖閥數量
（只） |
處理風量
(m3/h) |
外型尺寸
(mm) |
風壓
（Pa） |
|
1 |
ZRMCB24-Ⅱ |
24 |
24 |
Φ130×2450 |
4 （DN25） |
2000-2500 |
1000×1340×4500 |
1900 |
|
2 |
ZRMCB 36-Ⅱ |
36 |
36 |
Φ130×2450 |
6 （DN25） |
3000-3500 |
1340×1340×4500 |
1900 |
|
3 |
ZRMCB 48-Ⅱ |
48 |
48 |
Φ130×2450 |
8 （DN25） |
4000-4500 |
1510×1340×4500 |
1900 |
|
4 |
ZRMCB 60-Ⅱ |
60 |
60 |
Φ130×2450 |
10 （DN25） |
5000-5500 |
2020×1340×4500 |
1900 |
|
5 |
ZRMCB 72-Ⅱ |
72 |
72 |
Φ130×2450 |
12 （DN25） |
6000-6500 |
2360×1340×4500 |
1900 |
|
6 |
ZRMCB 84-Ⅱ |
84 |
84 |
Φ130×2450 |
14 （DN25） |
7000-7500 |
2700×1340×4500 |
1900 |
|
7 |
ZRMCB 96-Ⅱ |
96 |
96 |
Φ130×2450 |
16 （DN25） |
8000-8500 |
3040×1340×4500 |
1900 |
|
8 |
ZRMCB 120-Ⅱ |
120 |
120 |
Φ130×2450 |
20 （DN40） |
9000-10000 |
2360×1820×4500 |
1900 |
|
9 |
ZRMCB 130-II |
130 |
130 |
Φ130×2450 |
22 （DN40） |
11000-12000 |
2530×1820×4500 |
1900 |
|
10 |
ZRMCB 140-II |
140 |
140 |
Φ130×2450 |
24 （DN40） |
12000-15000 |
2700×1820×4500 |
1900 |
|
11 |
ZRMCB 160-II |
160 |
160 |
Φ130×2450 |
26 （DN40） |
15000-16000 |
3040×1820×5000 |
1900 |
|
12 |
ZRMCB 220-II |
220 |
220 |
Φ130×2450 |
11 （DN40） |
20000-21000 |
4060×1820×5000 |
1900 |
|
13 |
ZRMCB 330-II |
330 |
330 |
Φ130×2450 |
22 （DN40） |
30000-31000 |
5930×1820×5000 |
1900 |
|
14 |
ZRMCB 440-II |
440 |
440 |
Φ130×2450 |
33 （DN40） |
30000-31000 |
7800×1820×5000 |
1900 |
備注：上述是按常規過濾1.5m/min風速參數

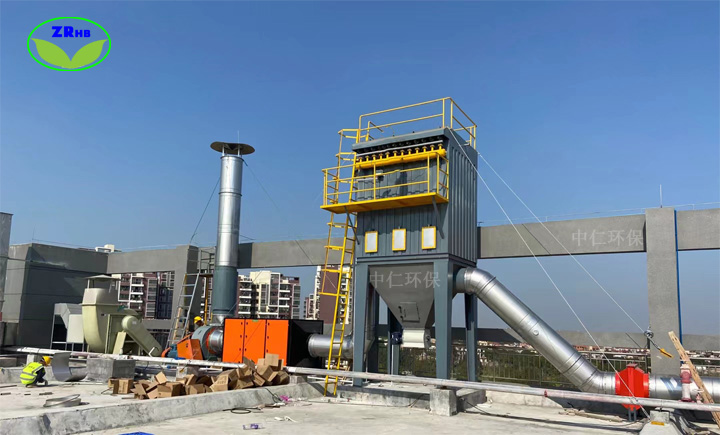

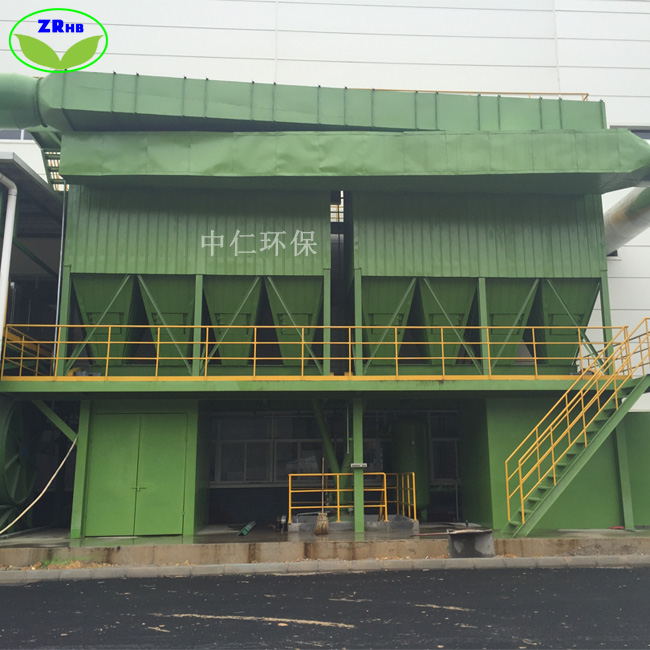

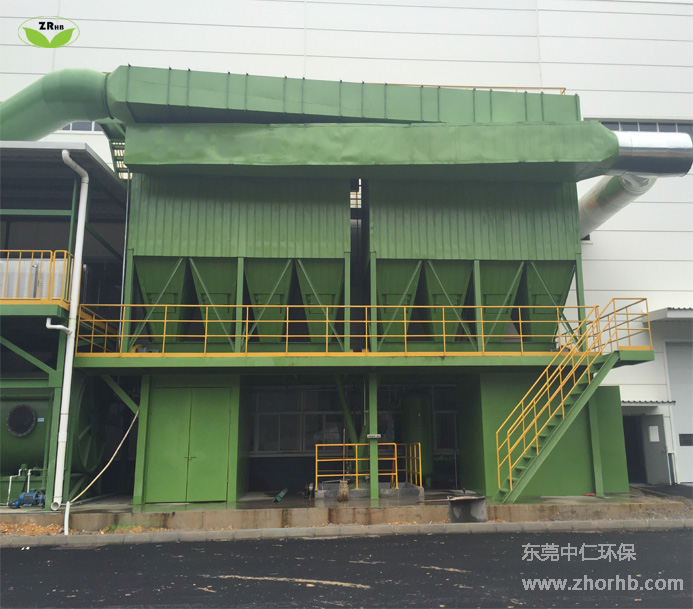

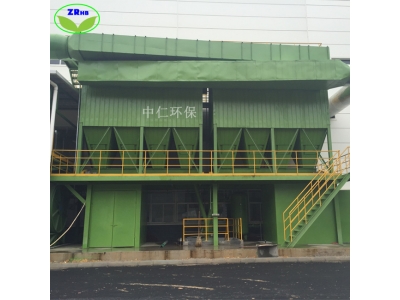

六、脈沖布袋除塵設備工程案例：
深圳雅X眼鏡廠打磨粉塵處理工程
焊接煙塵廢氣處理（布袋除塵+活性炭吸附工藝）
布袋除塵器專利號：ZL201820749362.4
