濕式靜電除塵器簡述

濕式電除塵器WESP通常設置在濕式脫硫裝置后，脫硫后飽和煙氣中攜帶大量水滴，在通過高壓電場時被捕獲，能夠減小石膏雨形成幾率。同時對于收集微細顆粒物PM2.5、酸霧等有較好的效果，煙塵排放濃度可以達到≤10毫克/立方米。
濕式靜電除塵器工作原理
濕式靜電除塵器的基本原理和干式靜電除塵器的原理基本相同，都要經過荷電、收集和清灰三個階段。干式和濕式煙氣環境不同，直流高壓電使陰極線附近空間氣體電離，粉塵顆粒荷電后在電場力作用下移動并沉積在集塵陽極表面，干式電除塵器（ESP）硬振打清除粉塵，濕式電除塵器（WESP）用集塵陽極表面水膜或沖洗清除粉塵。濕式電除塵器是用電除塵的方法分離氣體中的氣溶膠和懸浮塵粒，主要包括以下四個復雜而又相互有關的物理過程：
（1）氣體的電離。
（2）氣溶膠、懸浮塵粒的凝并與荷電。
（3）荷電塵粒與氣溶膠向電極移動。
（4）水膜使極板清灰。
濕式靜電除霧（煙塵）器在高壓靜電作用下，電暈陰極線不斷放射出電子，使電極間氣體被電離成正負離子。粉塵、酸霧等與電子碰撞而發生荷電。
按照同性相斥、異性相吸的原理，荷電后粉塵、酸霧會向與電極極性相反的電極移動。正離子向電暈極移動，負離子和電子則移向沉淀電極，將電荷傳給沉淀電極，失去電荷后的酸霧及粉塵顆粒靠自重沿著沉淀極內壁順流至設備底部而得以去除。

濕式靜電除塵器系統組成
（1）殼體
通常的為玻璃鋼或不銹鋼等耐腐蝕材料，分為立式結構和臥式兩種結構。殼體外形分為圓形和方形。
（2）陽極管系統
陽極管束組由內切圓直徑250-400mm的正六邊形（或其他特殊尺寸）蜂窩式陽極管組成。以高檔耐腐蝕間苯樹脂為基體，碳纖維，玻璃纖維為增強材料，通過專用模具采用擠壓成型工藝制成。采用阻燃型玻璃鋼，整體性好、強度大、陽極管的同心度及平行度高。或采用不銹鋼及其他材質。
（3）陰極系統　
陰極系統包括陰極電暈線及與陰極線配套的整體固定框架；陰極框架采用不銹鋼或者碳鋼作為骨架，并用玻璃鋼進行防腐處理。陰極線為高效芒刺極線，材料為不銹鋼/鉛銻合金/鈦合金等，起暈電壓低，電場均勻。
（4）絕緣裝置　
絕緣裝置：可分為有加熱與無加熱兩種。有加熱的絕緣裝置主要加熱方式有電加熱、熱風加熱以防止絕緣箱內絕緣石英管結露爬電；無加熱的絕緣裝置采用特殊的材料及結構進行絕緣，適用于小中型設備。
（5）噴淋水沖洗系統
陽極管上部設間斷噴淋/連續噴淋清洗裝置，在設備停電和停止送風時對陽極管及除霧器進行沖洗。根據實際運行工況可靈活調節沖洗時間，沖洗污水進入污水處理水池。
（6）高壓電源機組
將交流電轉化為高壓直流電，為設備運行提供穩定的恒流高壓直流電源。

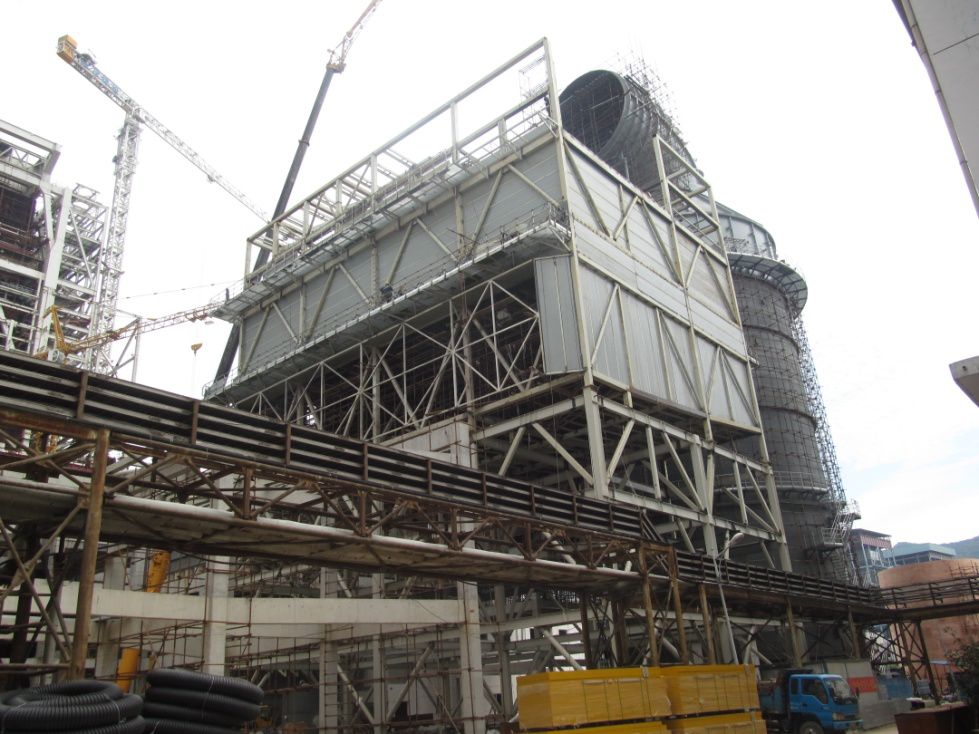

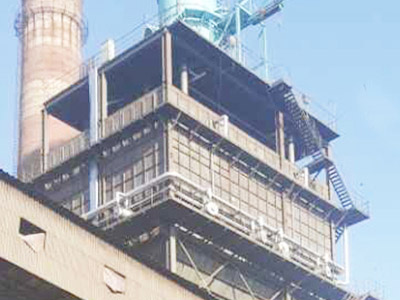

應用案例：
